Винт раскоса МТЗ А61.02.100

О товаре

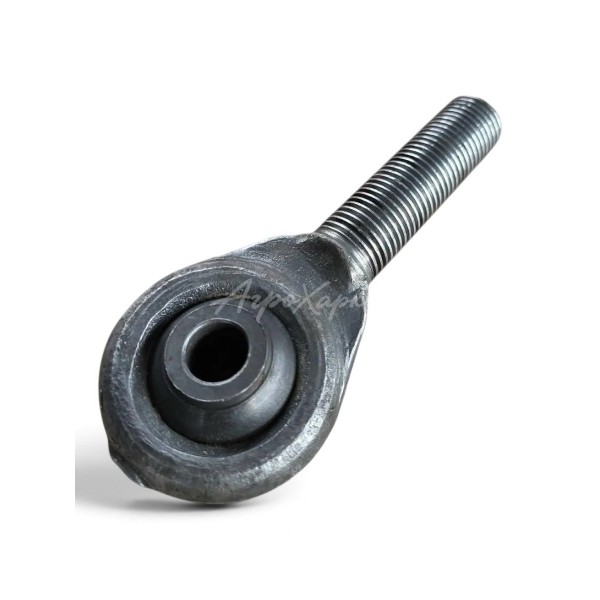

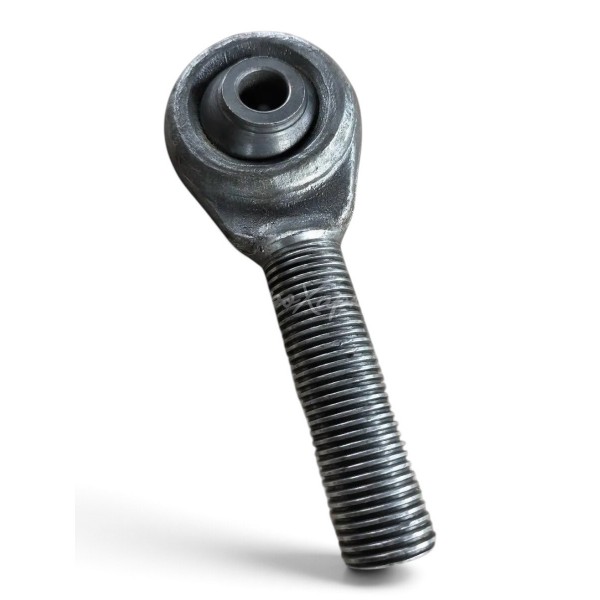

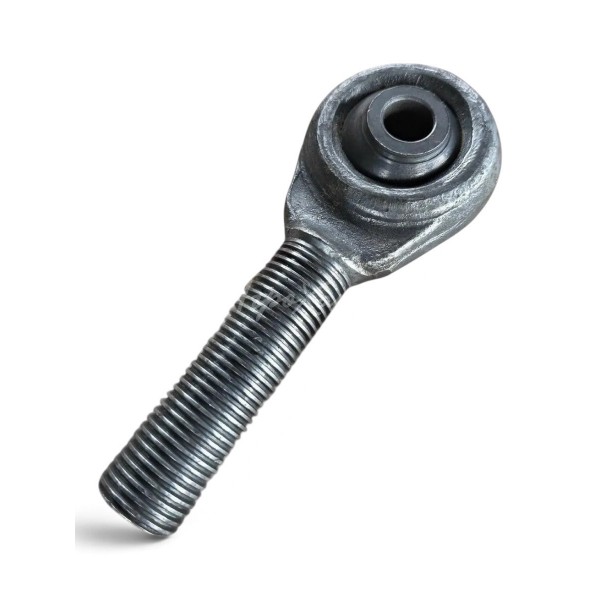

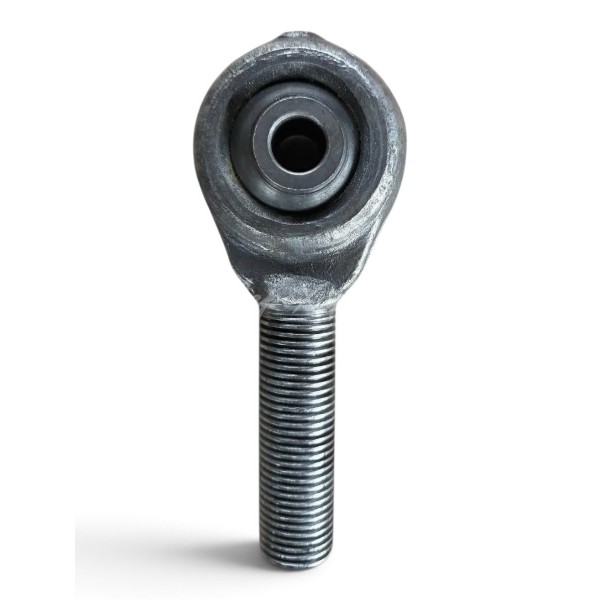

Резьбовой винт А61.02.100 позволяет изменять длину раскоса в предусмотренном конструкцией соединении навески. Головка образует верхнее соединение раскоса, а резьбовой стержень входит в корпус А61.02.001.

Характеристики и размеры

• Обозначение: А61.02.100
• Применение: винтовой раскос 50-4605012
• Номинальный диаметр резьбы: М30
• Направление резьбы: левое
• Диаметр пальца сопряжения: 18 мм
• Длина резьбового участка по данным каталога поставщика МТЗ: 100 мм
• Сопряжённый корпус: А61.02.001

Назначение

Винт участвует в регулировке длины раскоса. При вращении корпуса взаимное положение резьбовых элементов изменяется, вследствие чего меняется высота нижней тяги относительно подъёмного рычага.

Конструкция и комплектация

Левая резьба относится к винту без дополнительных окончаний номера. Винты семейства А61.02.100 с суффиксами для центральной тяги имеют другие исполнения головки и резьбового участка. Контргайка в конструкции раскоса удерживает выбранную регулировку.

Преимущества

Резьбовой компонент позволяет обслуживать регулировочную часть раскоса отдельно от его вилки и корпуса. Головка с отверстием сохраняет пальцевое соединение с подъёмным механизмом.
