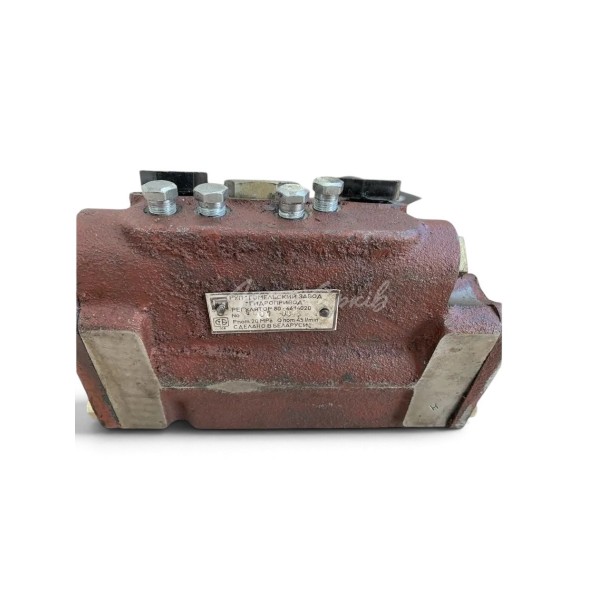

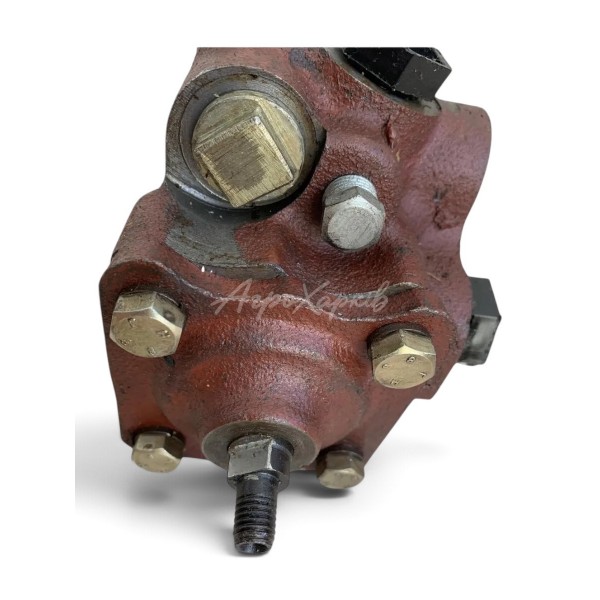

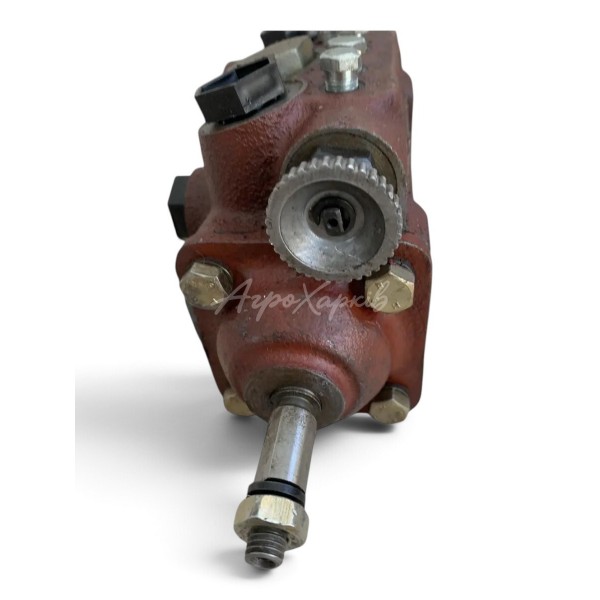

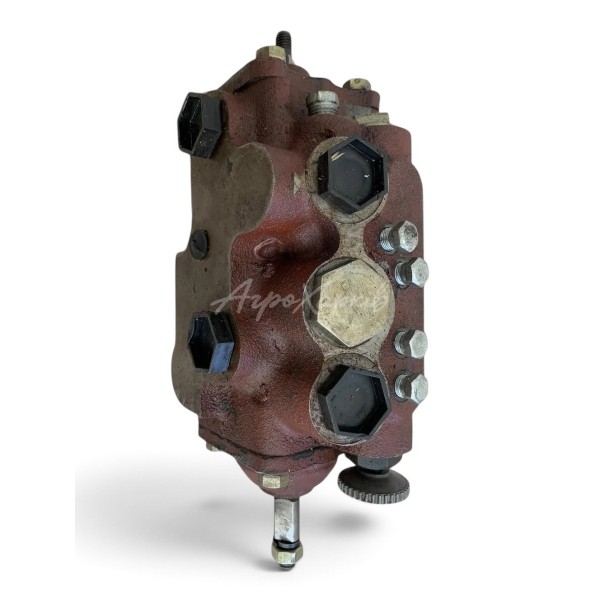

Регулятор глубины МТЗ 80-4614020

О товаре

Силовой регулятор 80-4614020 управляет работой гидравлической навески и относится к системе регулирования глубины обработки. Он работает совместно с распределителем Р80-3/4 и механизмами обратной связи навесного устройства.

Характеристики и размеры

• Обозначение: 80-4614020
• Тип: клапанно-золотниковый
• Совместный распределитель: Р80-3/4
• Номинальный расход по техническому листу: 80 л/мин
• Габариты по присоединительному чертежу: 300×92×120 мм
• Основные порты: 4 отверстия М20×1,5-6H
• Соединение с Р80: М14×1,5-6H
• Обозначения портов: P — подача, T — слив
• Масса по техническому листу: не более 11 кг
• Номинальная тонкость фильтрации масла: 25 мкм

Назначение

В силовом режиме система реагирует на сопротивление орудия, а в позиционном — на положение навески. Регулятор изменяет подачу к цилиндру, чтобы поддерживать заданный режим. Он используется в предусмотренной конструкцией гидросистеме, а не заменяет механическую обратную связь одним корпусом.

Конструкция и комплектация

На чертеже отдельно обозначены подключения к штоковой и бесштоковой полостям цилиндра. Максимальное давление определяется настройкой предохранительного клапана распределителя. В заводской сборке регулятор и кронштейн с органами управления выделены отдельными позициями.

Преимущества

Силовое и позиционное регулирование позволяет управлять работой навесного оборудования с учётом нагрузки или положения. Сочетание клапанного и золотникового механизмов обеспечивает управление потоками внутри одного гидравлического узла.
