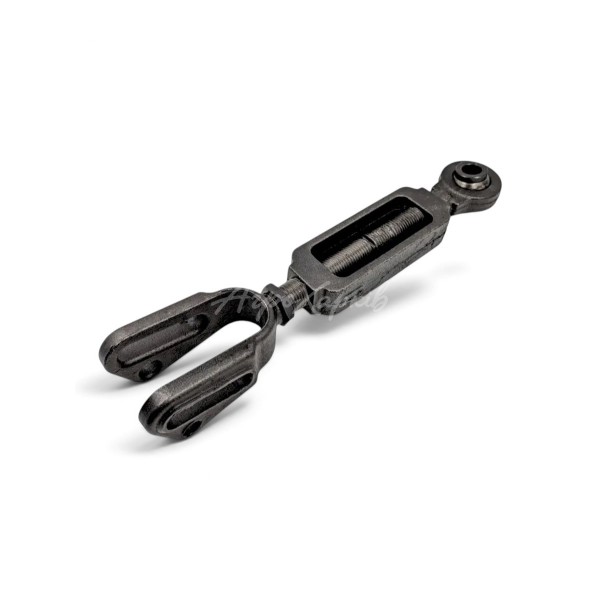

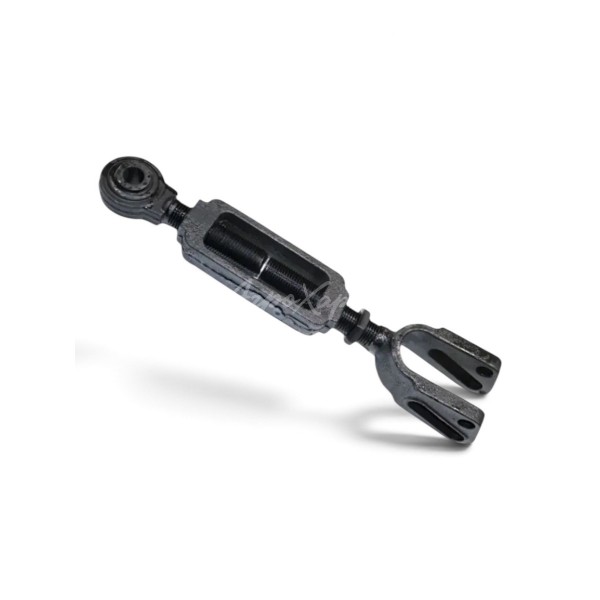

Левый раскос МТЗ 50-4605012

О товаре

Левый раскос 50-4605012 передаёт подъёмное усилие от рычага к продольной тяге навески. Вращением корпуса изменяется расстояние между его шарнирными соединениями. В паре с правым раскосом он задаёт поперечное положение навесного орудия.

Характеристики и размеры

• Обозначение: 50-4605012
• Тип: винтовой раскос
• Сторона установки: левая
• Диапазон длины штатного винтового раскоса по руководству МТЗ: 425–520 мм
• Заводская установочная длина по руководству: 475 мм
• Корпус по схеме: А61.02.001
• Винт по схеме: А61.02.100
• Нижняя вилка: 50-4605100-Б; контргайка: А61.02.003

Назначение

Раскос передаёт подъёмное усилие к левой нижней тяге. Изменение его длины относительно правого раскоса позволяет выставить поперечный наклон орудия; обе стороны навески при этом остаются связаны с общим поворотным валом.

Конструкция и комплектация

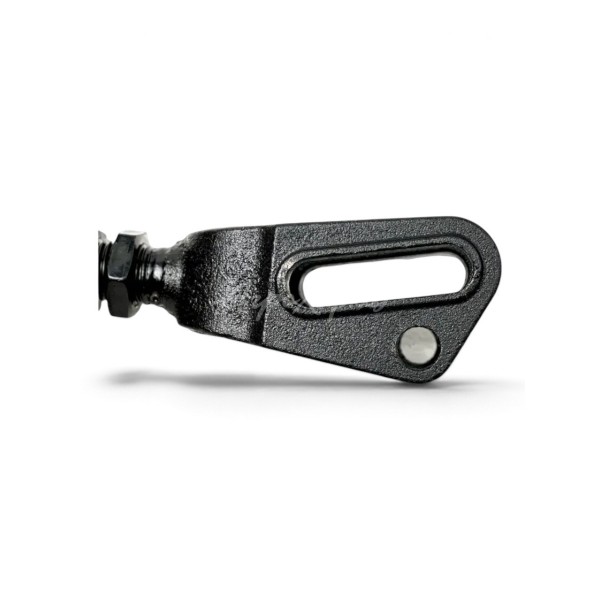

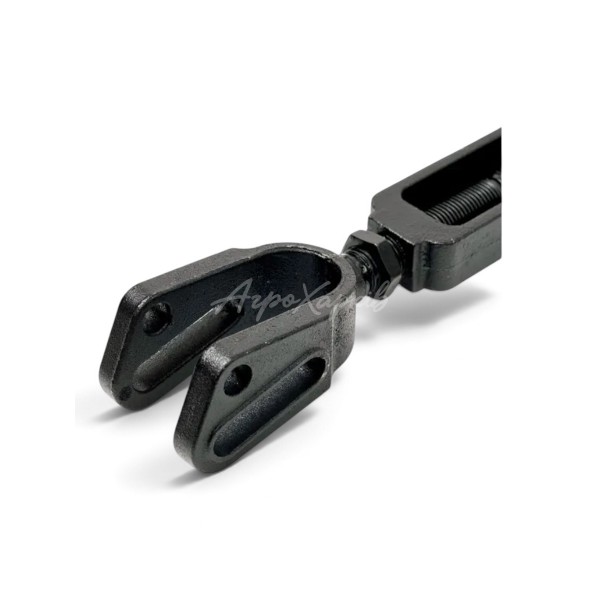

Винтовое исполнение регулируется вращением корпуса без редуктора. Контргайка фиксирует установленное положение резьбового соединения. В нижней вилке предусмотрено соединение с продольной тягой; использование паза допускает вертикальное перемещение орудия относительно тяги в пределах паза.

Преимущества

Винтовая регулировка позволяет изменять положение навески механически. Корпус, винт, вилка и контргайка выделены в каталоге отдельно, поэтому конструкция допускает обслуживание составляющих раскоса.
