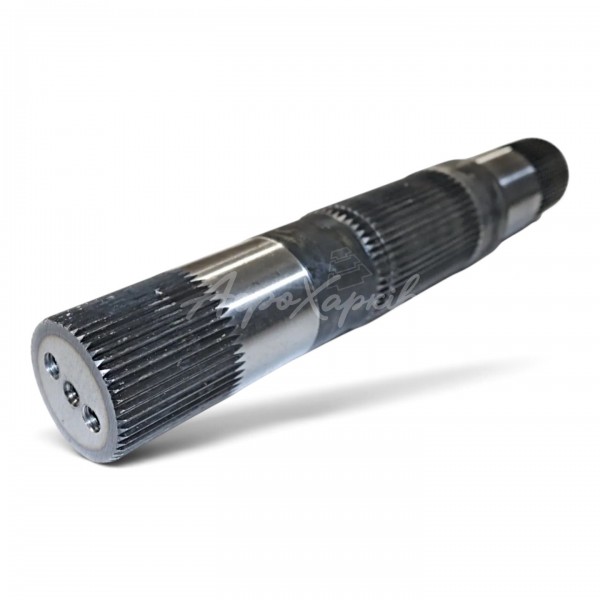

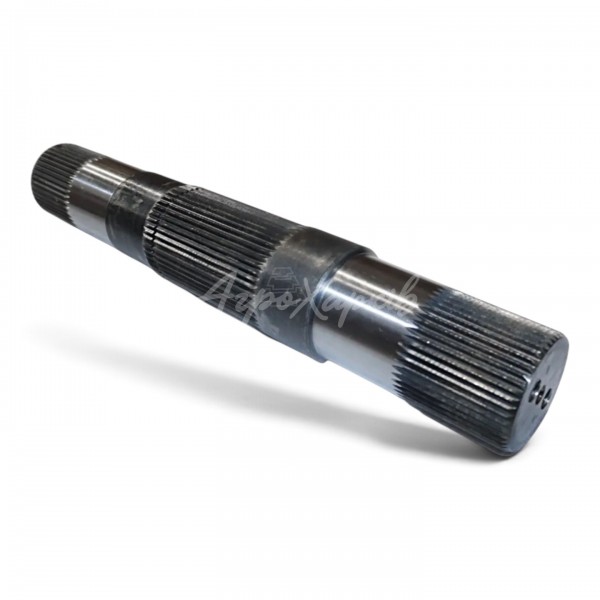

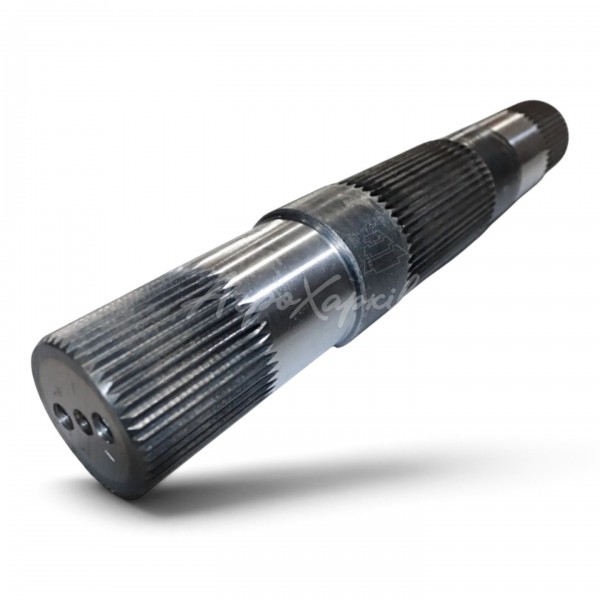

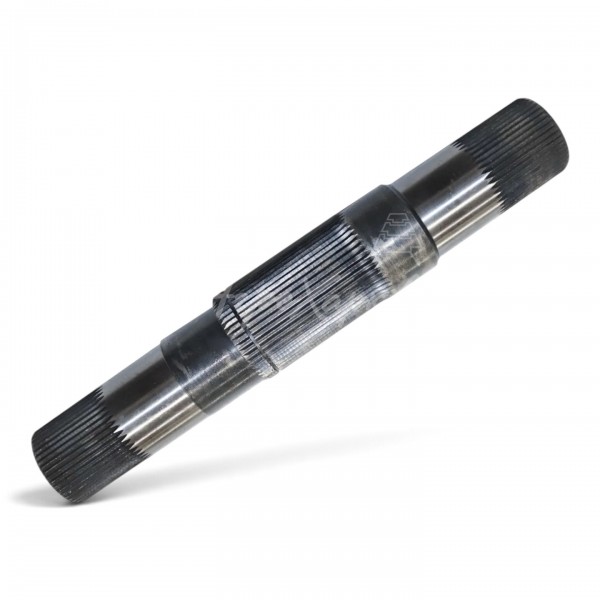

Вал навески МТЗ 70-4605023

О товаре

Вал 70-4605023 связывает подъёмные рычаги задней навески МТЗ и передаёт поворот от приводного рычага. Он получает поворот от центрального рычага, связанного с гидроцилиндром, и передаёт движение наружным рычагам. Далее усилие через раскосы поступает к нижним продольным тягам.

Характеристики и размеры

• Обозначение: 70-4605023
• Узел: подъёмный механизм задней навески
• Соединение с рычагами: шлицевое
• Опорный кронштейн по каталогу: 70-4605016-Б
• Втулки опор вала: 70-4605032, две в механизме
• Центральный поворотный рычаг: 70-4605024-А

Назначение

Вал работает при подъёме и опускании навесного орудия. Он поворачивается в опорах, обеспечивая согласованное движение обеих сторон навески; вращение непрерывно в одном направлении для этого узла не требуется.

Конструкция и комплектация

Шлицевые участки передают крутящий момент рычагам, а цилиндрические участки образуют посадки в опорных втулках. По заводской схеме вал, втулки, кронштейн и рычаги являются отдельными деталями механизма. Указанное число втулок относится к конструкции узла, а не к комплекту поставки вала.

Преимущества

Общий вал передаёт движение на оба подъёмных рычага. Разборная конструкция опор позволяет обслуживать вал и втулки как отдельные элементы задней навески.
