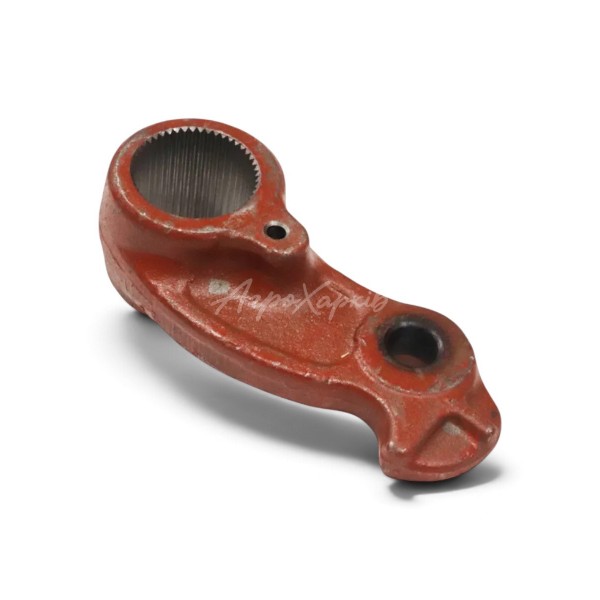

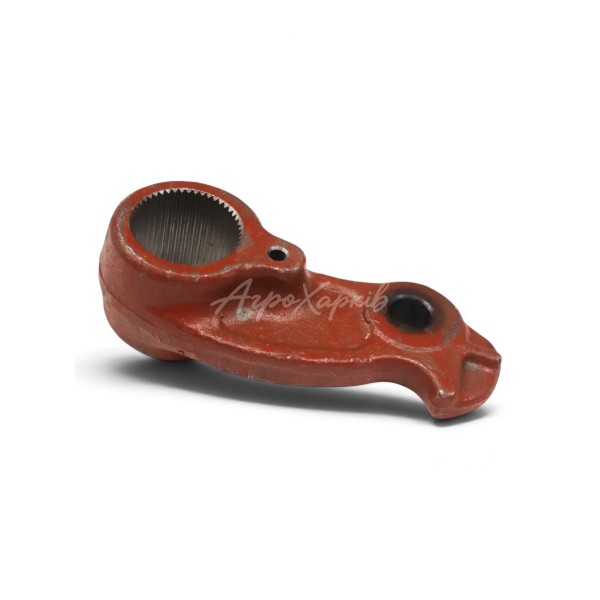

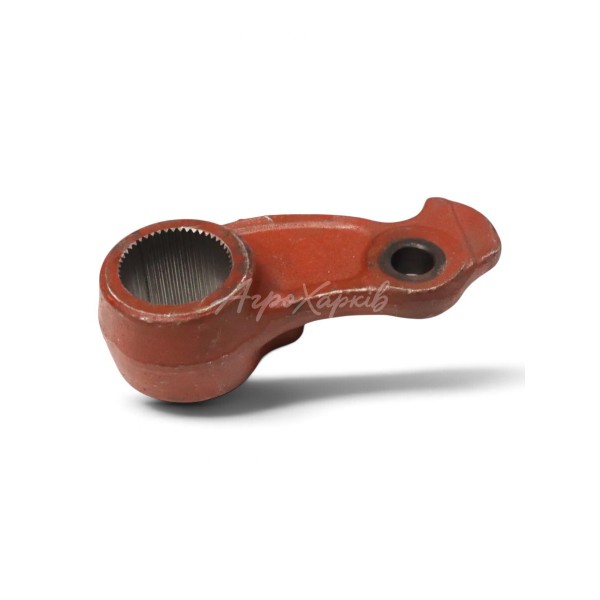

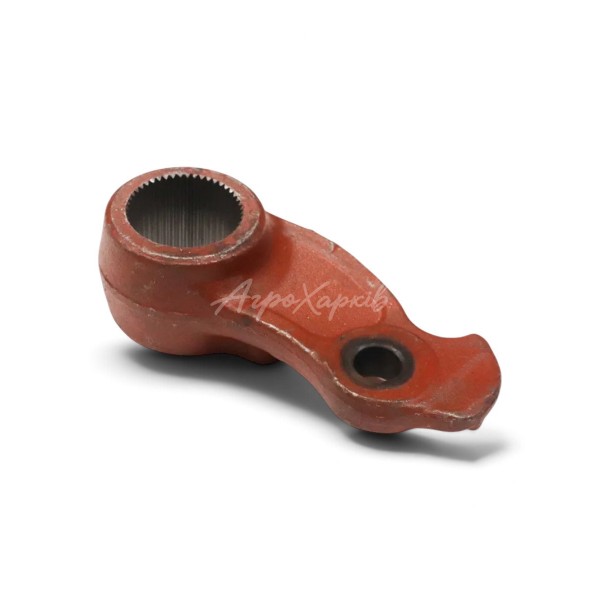

Рычаг поворотный МТЗ 70-4605024-А

О товаре

Рычаг 70-4605024-А передаёт усилие привода на поворотный вал навесного устройства МТЗ. Он получает усилие от гидроцилиндра и передаёт крутящий момент поворотному валу 70-4605023.

Характеристики и размеры

• Обозначение: 70-4605024-А
• Положение: центральный приводной рычаг
• Привод: от гидроцилиндра навески
• Соединение с валом: шлицевое
• Сопряжённый вал: 70-4605023

Назначение

Получает усилие от гидроцилиндра навески и поворачивает общий вал. Затем наружные подъёмные рычаги передают движение через раскосы к нижним тягам.

Конструкция и комплектация

Рычаг располагается в силовой цепи раньше наружных подъёмных рычагов. Перемещение штока цилиндра действует на его плечо и поворачивает общий вал; наружные рычаги затем перемещают раскосы. Поэтому центральный рычаг имеет собственную форму и назначение, отличные от левого и правого наружных рычагов.

Преимущества

Шлицевое соединение передаёт момент между валом и рычагом. Раздельное исполнение этих деталей позволяет сохранить исправный вал при замене соответствующего рычага.
