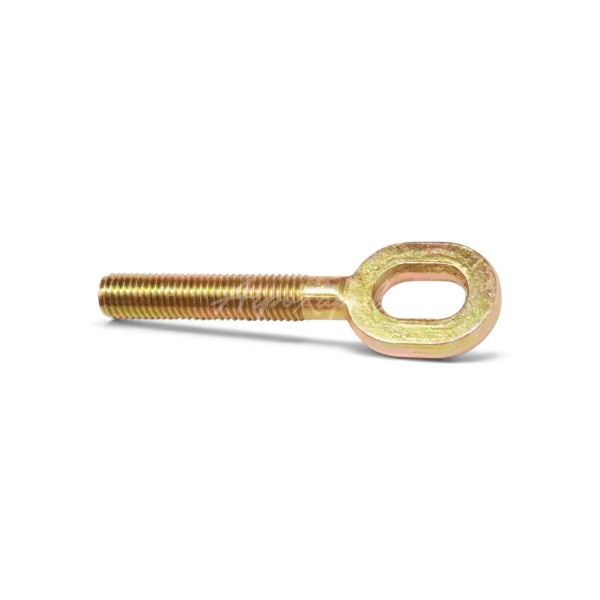

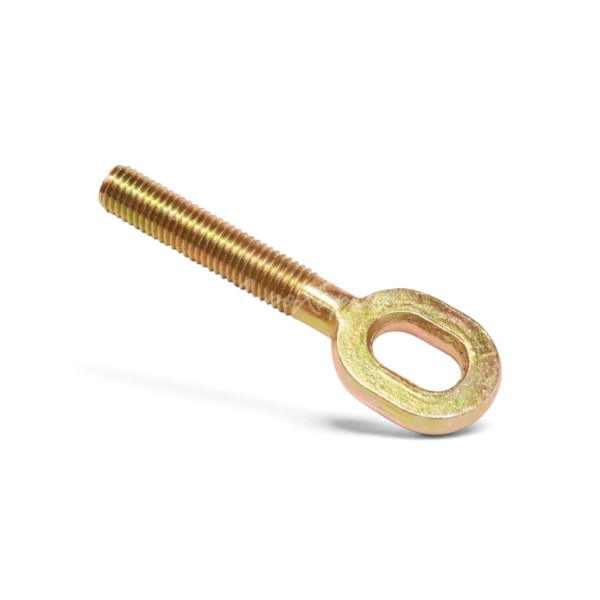

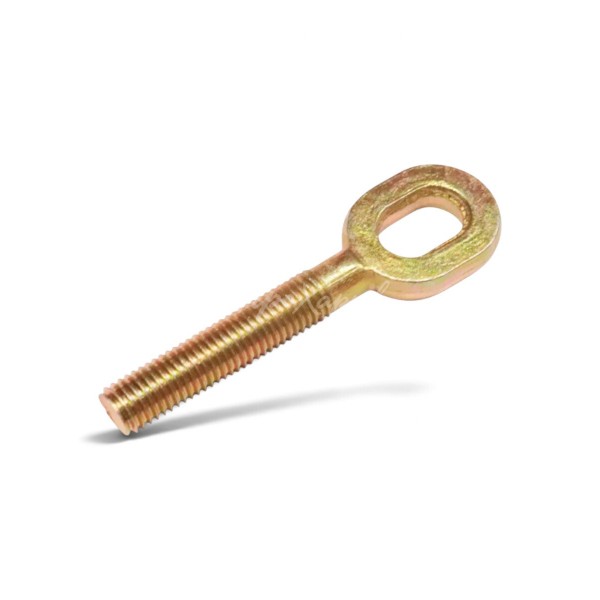

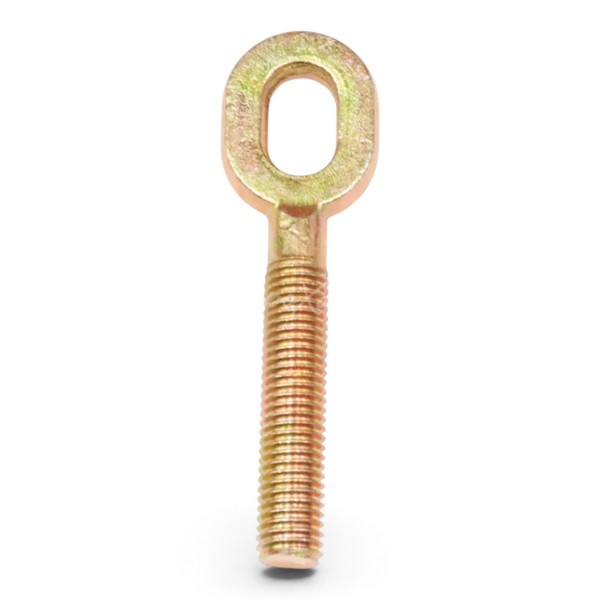

Винт стяжки МТЗ А61.04.002

О товаре

Винт А61.04.002 используется в регулировочной стяжке навесного устройства; направление резьбы зависит от исполнения винта. В этой позиции представлены правое и левое исполнения. Вращение корпуса стяжки перемещает винты и изменяет длину боковой ограничительной связи.

Характеристики и размеры

• Семейство: А61.04.002
• Сборочная единица: А61.04.000
• Левая резьба по заводскому каталогу: А61.04.002
• Правая резьба по заводскому каталогу: А61.04.002-01
• Сопряжённый корпус: А61.04.003
• Резьба контргайки в схеме: М18

Назначение

Винт связывает корпус стяжки с её концевым соединением. Он воспринимает усилие ограничительной связи, препятствующей избыточному боковому перемещению нижней тяги навески.

Конструкция и комплектация

В одной стяжке используются противоположные направления резьбы. Правый и левый винты поэтому не являются одной и той же резьбовой деталью. Каталожный суффикс «-01» отличает правое исполнение от левого А61.04.002.

Преимущества

Отдельный винт позволяет восстановить резьбовую часть ограничительной связи с сохранением её корпуса и кронштейнов. Сочетание правой и левой резьбы обеспечивает регулировку вращением центрального корпуса.
