Рычаг навески МТЗ 40-4605021 левый

О товаре

Левый рычаг 40-4605021 относится к подъёмной части заднего навесного механизма. Его свободный конец соединяется с раскосом, который передаёт движение нижней тяге. Сторона установки этой детали — левая.

Характеристики и размеры

• Обозначение: 40-4605021
• Сторона установки: левая
• Посадка на вал: шлицевая
• Сопряжённый поворотный вал: 70-4605023
• Связь с нижней тягой: через раскос

Назначение

Работает в силовой цепи подъёма навесного оборудования. Поворот вала преобразуется через плечо рычага в перемещение связанного с ним элемента навески.

Конструкция и комплектация

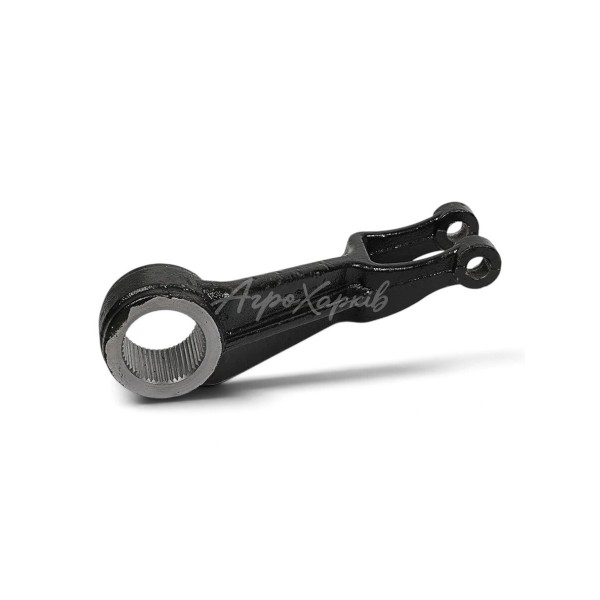

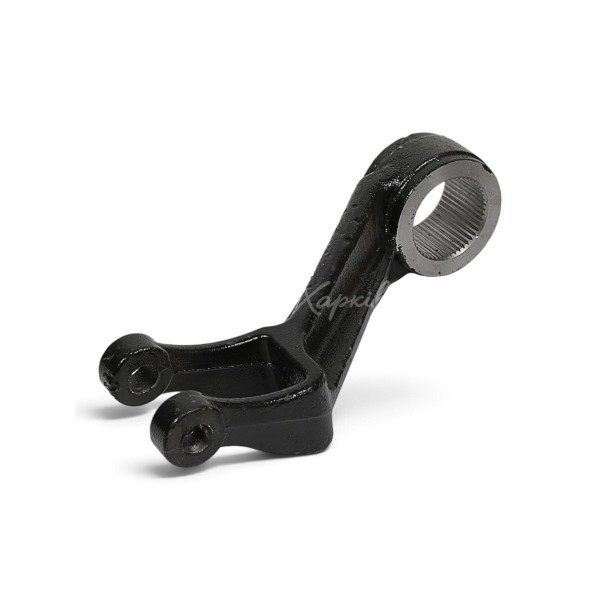

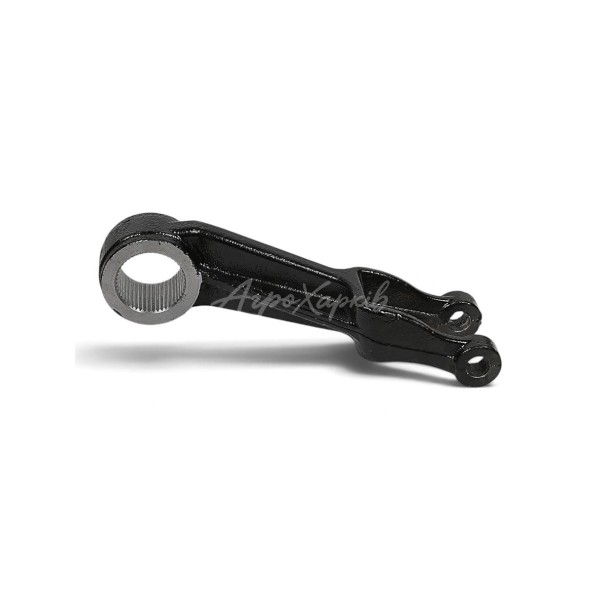

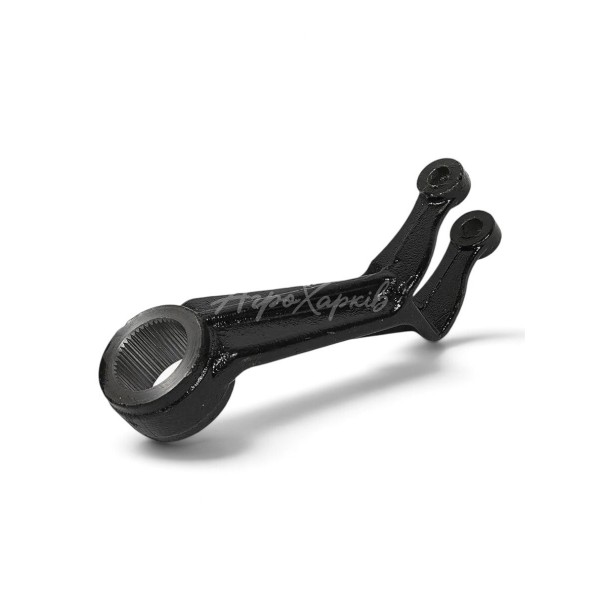

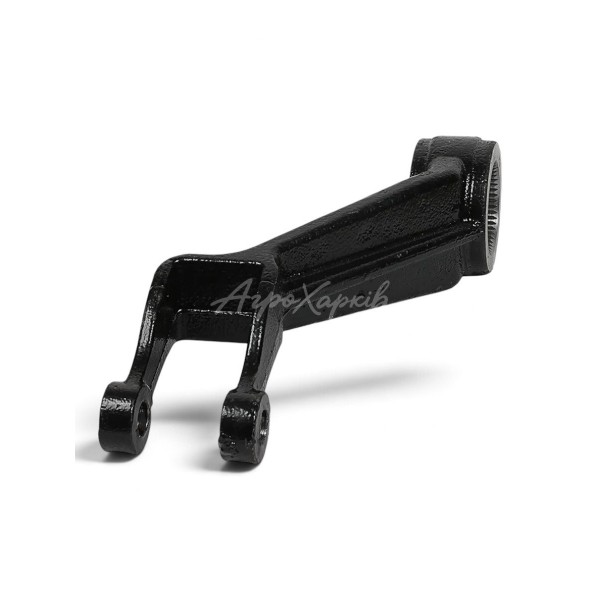

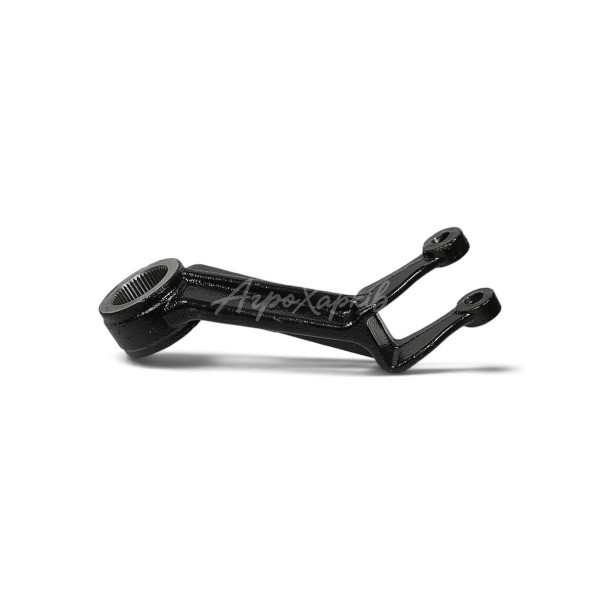

Посадочная часть рычага охватывает шлицевой участок вала, а вынесенное плечо образует точку крепления раскоса. За счёт расстояния между осью вала и соединением раскоса поворот преобразуется в подъём или опускание тяги. Правое и левое исполнения имеют свои каталожные обозначения.

Преимущества

Шлицевое соединение передаёт момент между валом и рычагом. Раздельное исполнение этих деталей позволяет сохранить исправный вал при замене соответствующего рычага.
