Механизм задней навески МТЗ в сборе

О товаре

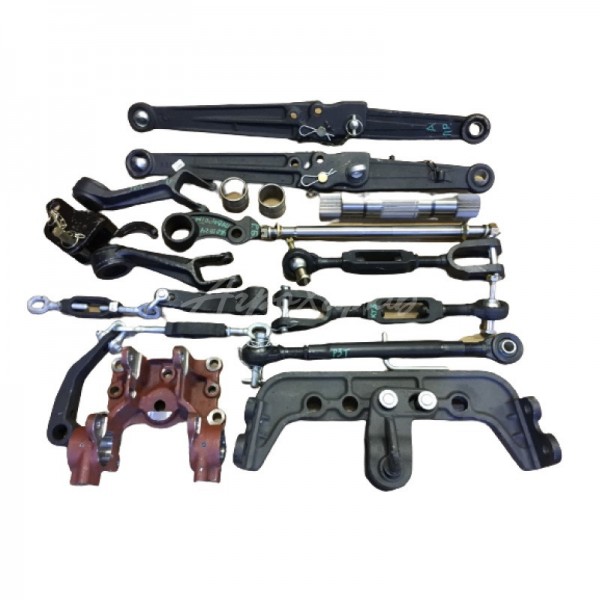

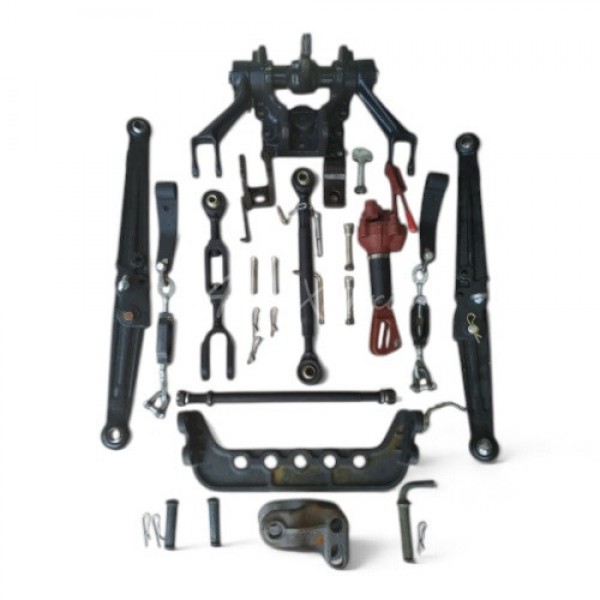

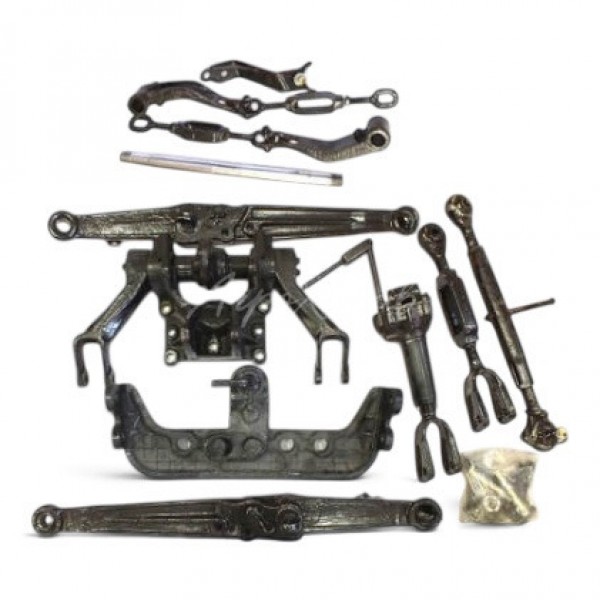

Механическая навеска 70-4605010 объединяет основные рычаги, тяги и соединительные элементы заднего навесного устройства МТЗ. В состав входят подъёмный узел, тяги, раскосы, ограничительные стяжки и прицепные элементы.

Характеристики и размеры

• Обозначение: 70-4605010
• Схема навески: трёхточечная
• Подъёмный узел: кронштейн, поворотный вал и рычаги
• Тяги: нижние продольные и центральная верхняя
• Раскосы: левый и правый
• Боковые ограничители: регулируемые стяжки
• Прицепные детали: поперечина и вилка
• Крепёжные элементы: нижняя ось и комплект пальцев

Назначение

Нижние тяги и центральная тяга удерживают орудие в трёх точках. Раскосы связывают нижние тяги с подъёмными рычагами, а стяжки ограничивают их боковое перемещение. Поперечина с вилкой образует прицепное соединение.

Конструкция и комплектация

Предложение относится к механическому комплекту навески. Гидронасос, распределитель, гидроцилиндр и рукава в опубликованном составе комплекта не указаны. Их функции отличаются: гидравлика создаёт усилие, а тяги и рычаги передают его орудию.

Преимущества

Комплект объединяет основные механические связи заднего навесного устройства. Регулируемые тяги и раскосы позволяют изменять положение орудия, а разборные пальцевые соединения сохраняют возможность обслуживания отдельных элементов.
