Центральная тяга МТЗ А61.03.000

О товаре

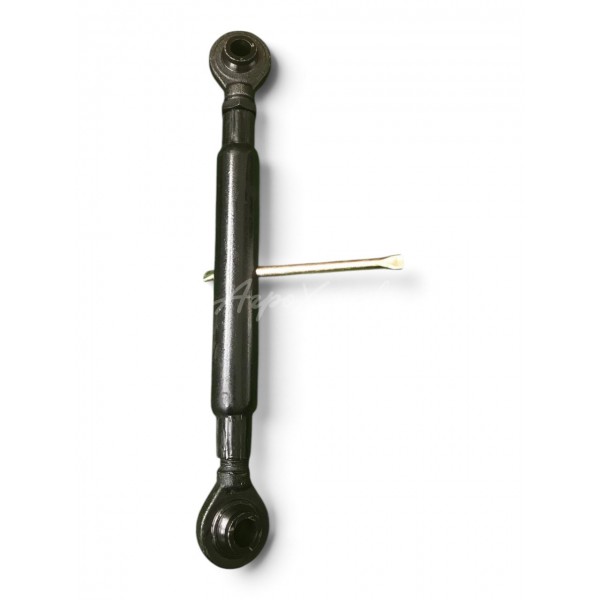

Центральная тяга А61.03.000 соединяет трактор с верхней точкой навесного орудия и позволяет регулировать его продольный наклон. Она соединяет верхнюю точку крепления орудия с трактором. Изменение длины тяги регулирует продольный наклон присоединённого оборудования.

Характеристики и размеры

• Обозначение сборочной единицы: А61.03.000
• Положение: верхняя центральная тяга
• Способ регулировки: винтовой
• Диапазон регулировки штатной тяги по руководству МТЗ: 500–740 мм
• Труба по каталогу: А61.03.101
• Рукоятка трубы: А61.03.102

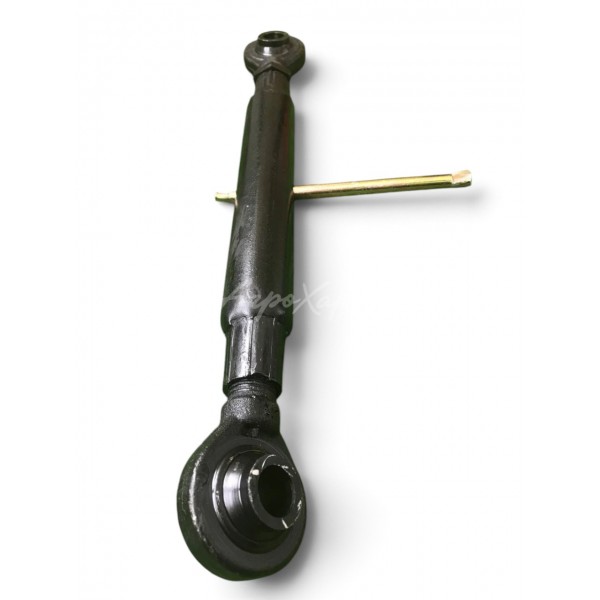

• Конструкция: центральная труба и два резьбовых наконечника

Назначение

Верхняя тяга удерживает оборудование от свободного опрокидывания относительно двух нижних точек крепления. Её длина определяет положение рамы орудия в продольной плоскости и изменяется независимо от длины боковых раскосов.

Конструкция и комплектация

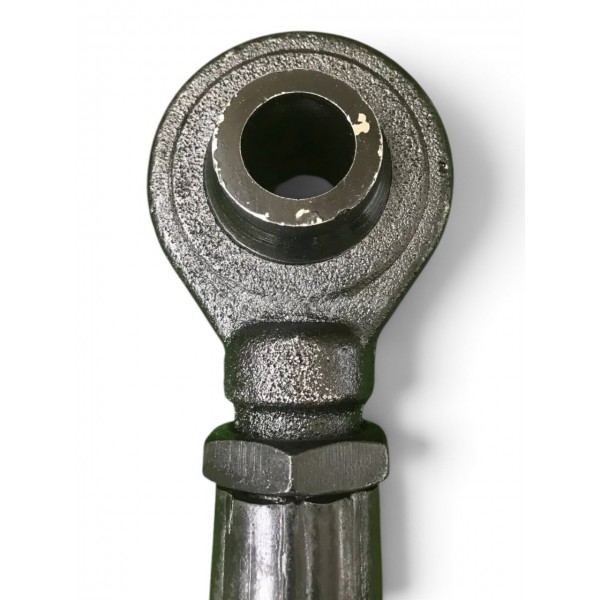

Резьбовые наконечники соединяются центральной трубой; вращение трубы изменяет общую длину сборки. Шарнирные концы крепятся пальцами. Резьбовые наконечники соединяются с трактором и орудием через шарниры, допускающие угловые перемещения тяги.

Преимущества

Винтовой механизм даёт возможность выставить продольное положение навесного орудия без изменения нижних тяг. Труба и наконечники являются отдельными конструктивными элементами верхней связи.
