Кронштейн навески МТЗ с рычагами

О товаре

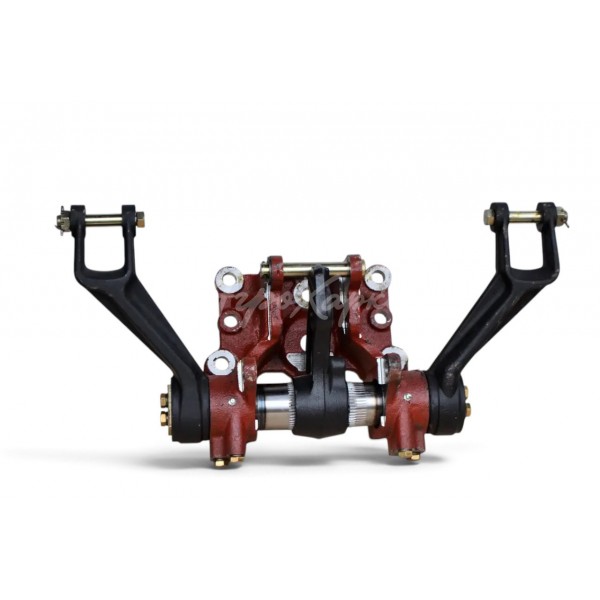

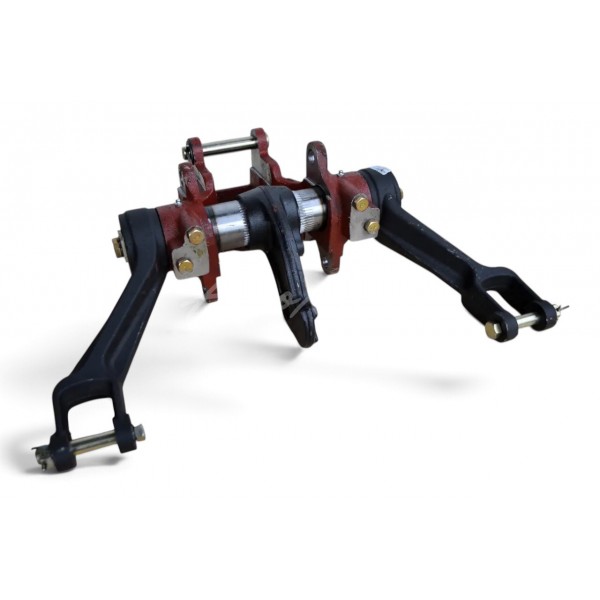

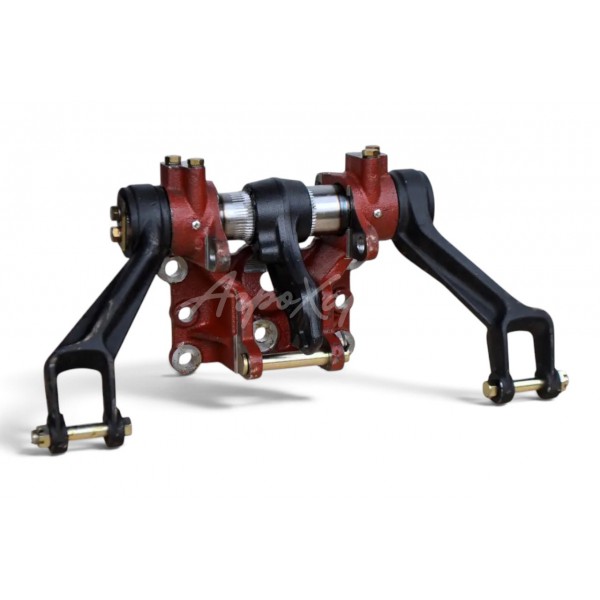

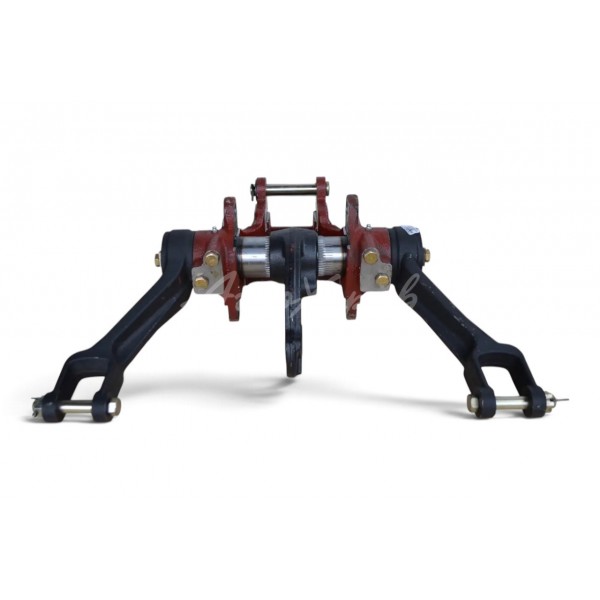

Кронштейн 70-4605110, известный как «краб», представлен сборкой с рычагами задней навески МТЗ. Этот узел преобразует ход гидроцилиндра в согласованный поворот рычагов задней навески МТЗ.

Характеристики и размеры

• Обозначение предложения: 70-4605110
• Исполнение: кронштейн с валом и рычагами
• Опорный корпус: кронштейн навески
• Передающий элемент: поворотный вал
• Наружные рычаги: левый и правый
• Центральный рычаг: для связи с гидроцилиндром
• Соединение рычагов с валом: шлицевое

Назначение

При работе гидроцилиндра центральный рычаг поворачивает вал. Наружные рычаги передают это движение через раскосы к нижним тягам, поднимая или опуская присоединённое орудие.

Конструкция и комплектация

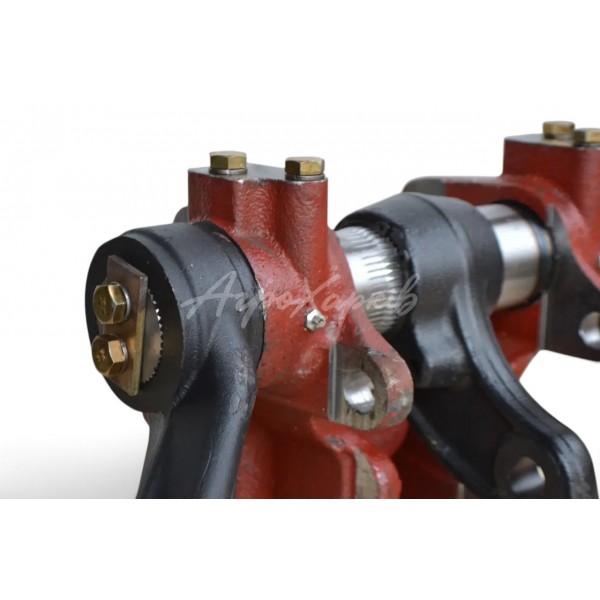

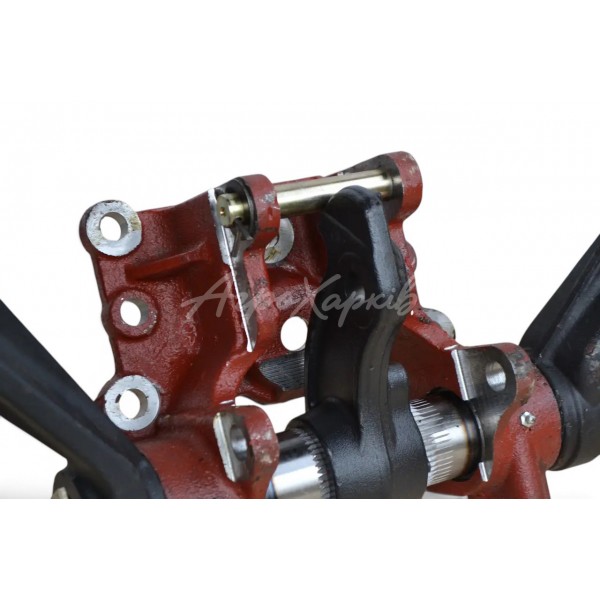

Вал размещён в двух опорах кронштейна. Центральный и наружные рычаги связаны с ним шлицами. Узел поставляется собранным; гидроцилиндр, нижние тяги и раскосы являются соседними элементами навески и не названы в составе этого кронштейна.

Преимущества

Собранный узел объединяет опоры и основные передающие детали подъёмного механизма. Общий вал синхронизирует движение левого и правого рычагов.
