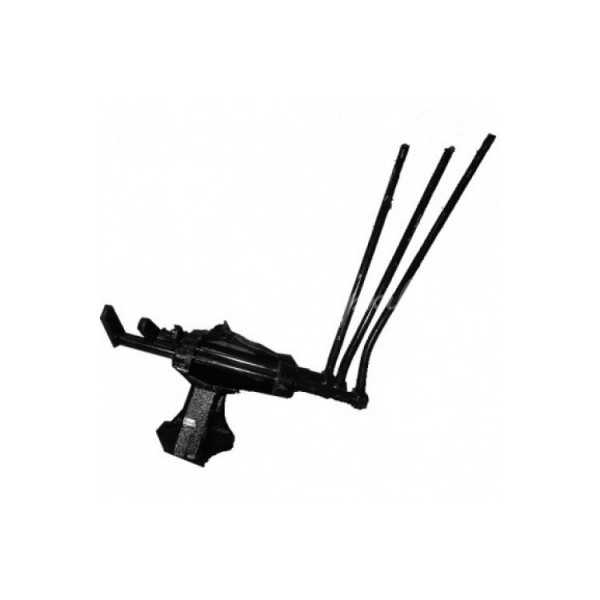

Кронштейн рычагов МТЗ УК 80-4607040

О товаре

Рычажный узел 80-4607040 предназначен для механического управления Р-80 из унифицированной кабины трактора МТЗ. На кронштейне размещены три рычага, передающие команды к тягам распределителя.

Характеристики и размеры

• Обозначение: 80-4607040
• Исполнение: кронштейн с рычагами в сборе
• Кабина: унифицированная кабина МТЗ (УК)
• Управляемый агрегат: распределитель Р-80
• Количество рычагов управления: 3
• Привод: механический, через рычаги и тяги

Назначение

Передаёт перемещения рукояток к тягам привода Р-80. Каждый рычаг работает со своим каналом управления; положение механизма определяет перемещение соответствующего золотника. Кронштейн относится к механическому приводу гидравлики и сам не распределяет поток масла.

Устройство и особенности

В заводской схеме управление включает три рукоятки А61.01.014, рычаги, валики и опорные втулки. Тяги к распределителю обозначены отдельно и имеют разные исполнения по длине. Наличие кронштейна в сборе не означает поставку самого Р-80 или полного комплекта внешних тяг.

Преимущества

Исполнение в сборе сохраняет совместное расположение опор и рычагов. Оно подходит для замены механизма управления при сохранении исправного распределителя.
