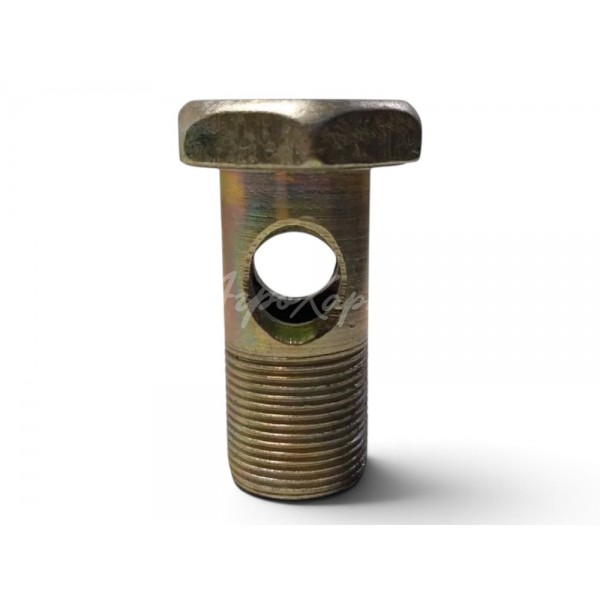

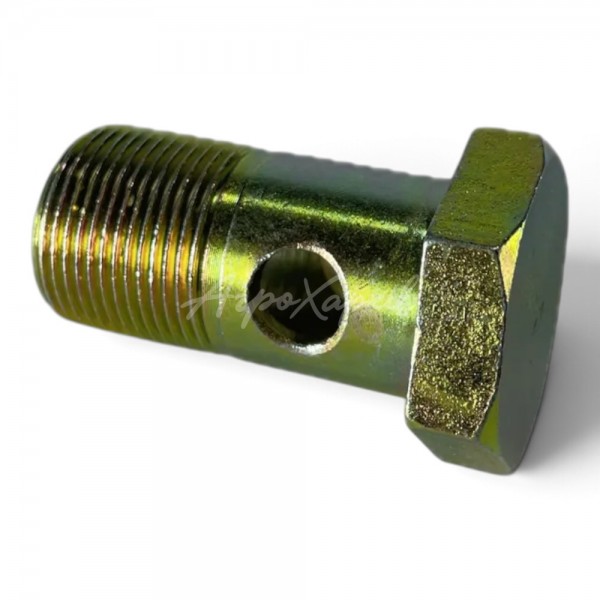

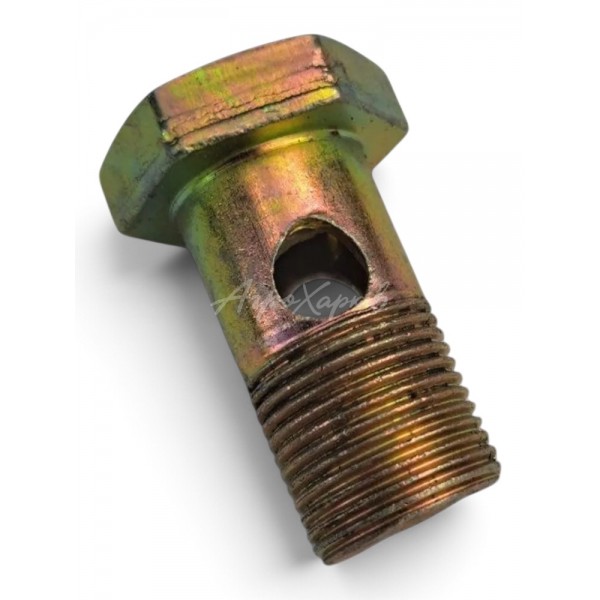

Болт-штуцер Р80 40-4607037

О товаре

Болт-штуцер 40-4607037 предназначен для гидравлического соединения распределителя Р80; представлен вариант с одним отверстием. В отличие от сплошного крепёжного болта, он имеет внутренний проход для масла и одновременно прижимает присоединённую деталь.

Характеристики и размеры

• Обозначение: 40-4607037
• Тип: полый соединительный болт
• Резьба: М24×1,5
• Номинальный диаметр резьбы: 24 мм
• Шаг резьбы: 1,5 мм
• Применение: гидроарматура Р80

Назначение

Соединяет элементы маслопровода и обеспечивает проход рабочей жидкости через внутренний канал. В гидросистеме резьбовое крепление удерживает детали соединения, а герметичность зависит от предусмотренных уплотнительных поверхностей.

Конструкция и комплектация

Осевой канал связан с поперечным проходом в стенке болта. Масло поступает через него к присоединённому наконечнику, а головка болта создаёт прижим. Уплотнительные кольца или шайбы относятся к соединению и не заменяются одной затяжкой резьбы.

Преимущества

Разъёмное соединение позволяет отсоединять маслопровод при обслуживании узла. Компактная соединительная деталь размещает переход непосредственно у соответствующего порта гидроагрегата.
