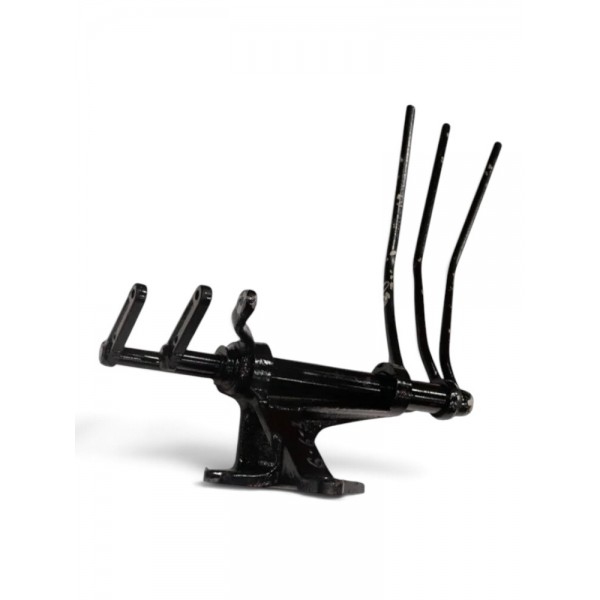

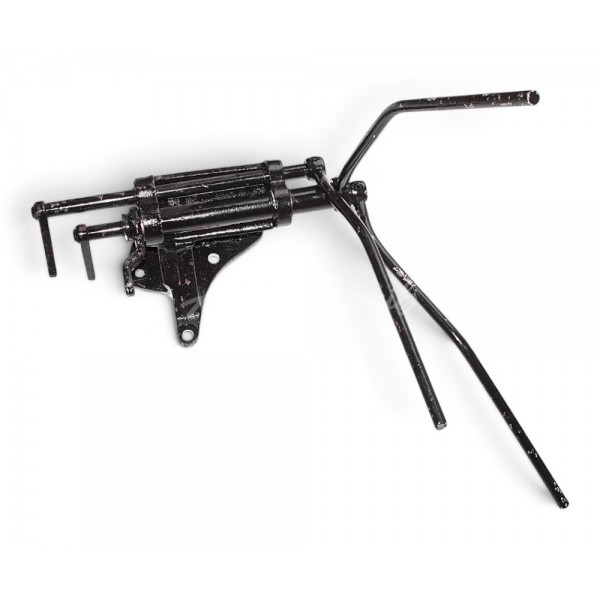

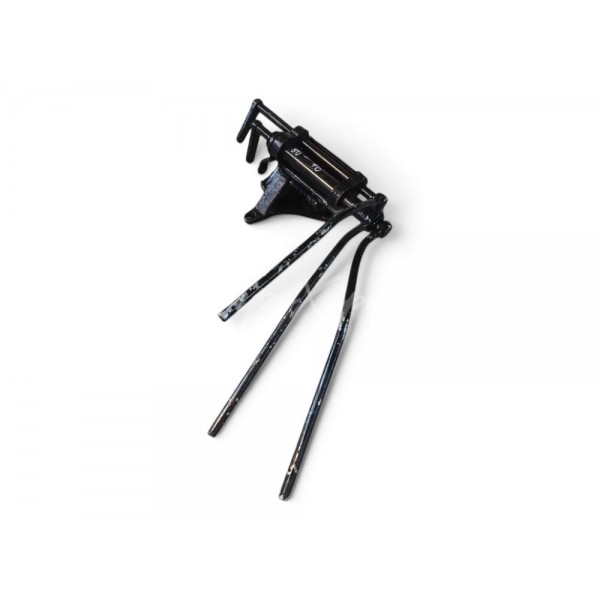

Кронштейн Р-80 МТЗ в сборе 80-4607040

О товаре

Для управления золотниками Р-80 в унифицированной кабине МТЗ используется трёхрычажный механизм на общей опоре. Кронштейн 80-4607040 поставляется в сборе и относится к механическому приводу гидрораспределителя.

Характеристики и размеры

• Обозначение: 80-4607040
• Исполнение: кронштейн с рычагами в сборе
• Кабина: унифицированная кабина МТЗ (УК)
• Управляемый агрегат: распределитель Р-80
• Количество рычагов управления: 3
• Привод: механический, через рычаги и тяги

Назначение

Передаёт перемещения рукояток к тягам привода Р-80. Каждый рычаг работает со своим каналом управления; положение механизма определяет перемещение соответствующего золотника. Кронштейн относится к механическому приводу гидравлики и сам не распределяет поток масла.

Устройство и особенности

В заводской схеме управление включает три рукоятки А61.01.014, рычаги, валики и опорные втулки. Тяги к распределителю обозначены отдельно и имеют разные исполнения по длине. Наличие кронштейна в сборе не означает поставку самого Р-80 или полного комплекта внешних тяг.

Преимущества

Общая опора объединяет три канала управления в одном узле. Сборку можно заменить отдельно от гидравлической части Р-80.
