Кільце стопорне W90 внутрішнє для польської роторної косарки Z-169, Z-173

Кільце стопорне W90 внутрішнє для польської роторної косарки Z-169, Z-173

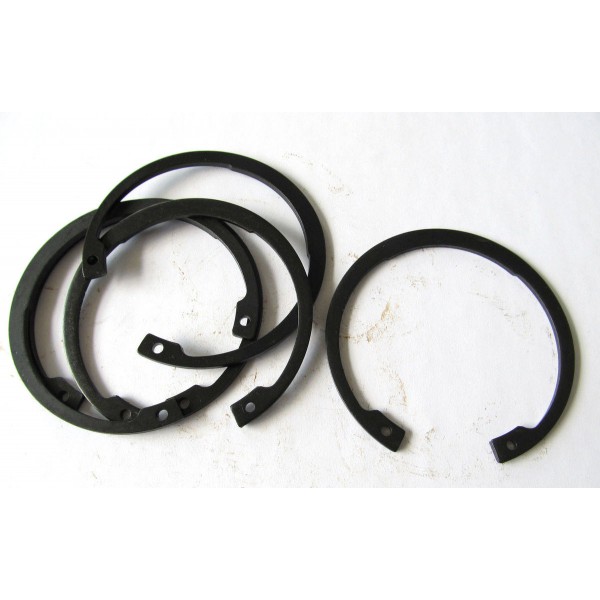

Кільце стопорне W90 — внутрішнє пружинне стопорне кільце, що застосовується в роторному вузлі польських роторних косарок Z-169 та Z-173. Деталь встановлюється у внутрішню проточку корпусу та призначена для осьової фіксації елементів ротора, запобігаючи їх зміщенню під час обертання та роботи ріжучого апарата.

Розмір W90 відповідає номінальному діаметру посадкового отвору 90 мм. Кільце має пружинну конструкцію та під час встановлення стискається спеціальними щипцями для внутрішніх стопорних кілець. Після потрапляння в посадкову канавку кільце розтискається та надійно фіксується у проточці.

Згідно з каталогом ріжучого апарата польської роторної косарки, кільце W90 відповідає стандарту PN-81/M-85111 та розташоване на позиції №48. На косарці встановлюється 2 таких кільця — по одному на кожний ротор. У цьому ж роторному вузлі використовуються підшипники 6210 і 6305, стопорне кільце Z45, ущільнення та інші елементи кріплення і фіксації.

Характеристики:

Тип деталі: стопорне пружинне кільце.
Виконання: внутрішнє.
Розмір: W90.
Номінальний діаметр встановлення: 90 мм.
Стандарт: PN-81/M-85111.
Позиція за каталогом: №48.
Кількість на косарці: 2 шт.
Кількість на одному роторі: 1 шт.
Матеріал: пружинна сталь.
Місце встановлення: роторний вузол ріжучого апарата.
Призначення: осьова фіксація елементів ротора.
Застосування: польські роторні косарки Z-169, Z-173.

Під час заміни внутрішнього кільця W90 необхідно очистити посадкову канавку та перевірити її стан. Після монтажу кільце повинно повністю увійти в проточку по всьому колу. Якщо старе кільце деформоване, втратило пружність, має сильну корозію або пошкодження монтажних отворів, повторно встановлювати його не рекомендується.

Під час ремонту роторного вузла рекомендується одночасно перевірити втулку-проставку маточини ротора Z-169, Z-173, вал ротора польської роторної косарки та кожух ротора (відро) Z-169, Z-173. Ці деталі належать до одного робочого вузла, тому під час його розбирання зручно одразу перевірити стан суміжних елементів.

Кільце стопорне W90 застосовується під час ремонту польських роторних косарок Z-169 та Z-173. Під час підбору запчастини деталь також шукають як внутрішнє стопорне кільце 90 мм, кільце W90 ротора, стопорне пружинне кільце ротора та стопорне кільце для польської роторної косарки.
