Серьга навески МТЗ А61.09.002

О товаре

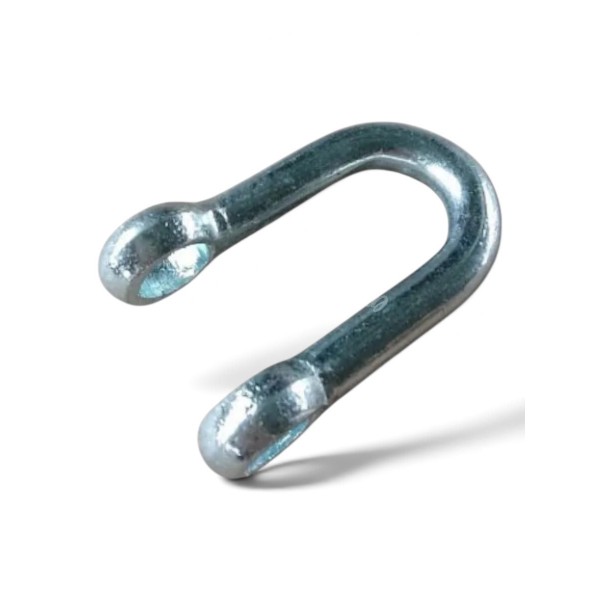

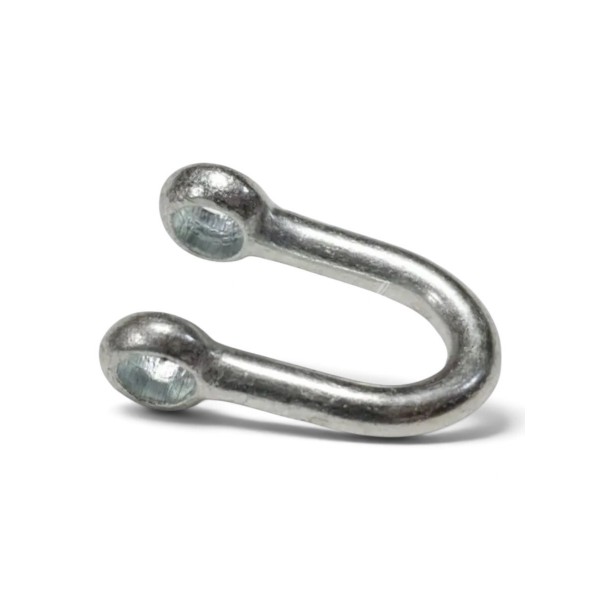

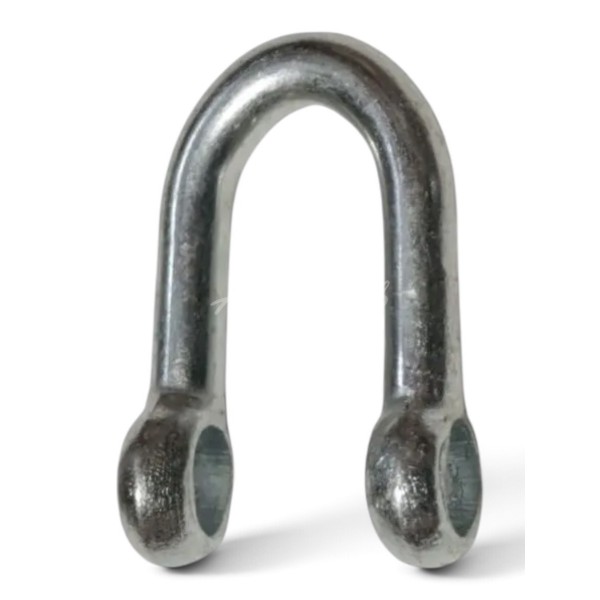

Отдельная серьга А61.09.002, также обозначаемая А62030-Б, предназначена для соединения элементов стяжки навески. Дугообразная форма охватывает сопряжённый элемент, а отверстия на концах предназначены для соединительного болта.

Характеристики и размеры

• Обозначение серьги: А61.09.002
• Узел: ограничительная стяжка задней навески
• Соединение: болтовое через две щёки
• Сопряжённый болт: 50-4605086
• Комплектация предложения: отдельная серьга без болта и гайки

Назначение

Передаёт усилие в боковой ограничительной связи навески. Шарнирность соединения позволяет стяжке менять угол при движении продольных тяг, сохраняя их поперечное ограничение.

Конструкция и комплектация

В заводском соединении болт закрепляется корончатой гайкой и шплинтом. Серьга и резьбовой винт стяжки являются разными деталями: первая образует шарнирное соединение, второй участвует в изменении длины стяжки.

Преимущества

Двухщёчное соединение удерживает сопряжённую деталь с обеих сторон. Разъёмный крепёж сохраняет возможность обслуживания серьги и стяжки по отдельности.
