Ось навески МТЗ 70-4605026

О товаре

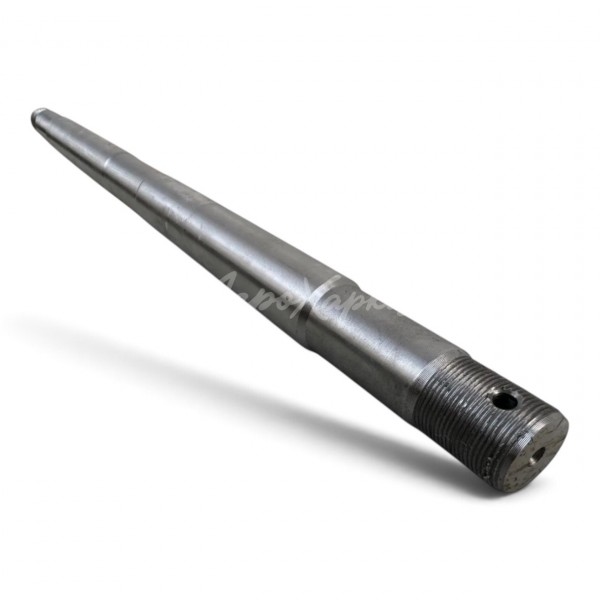

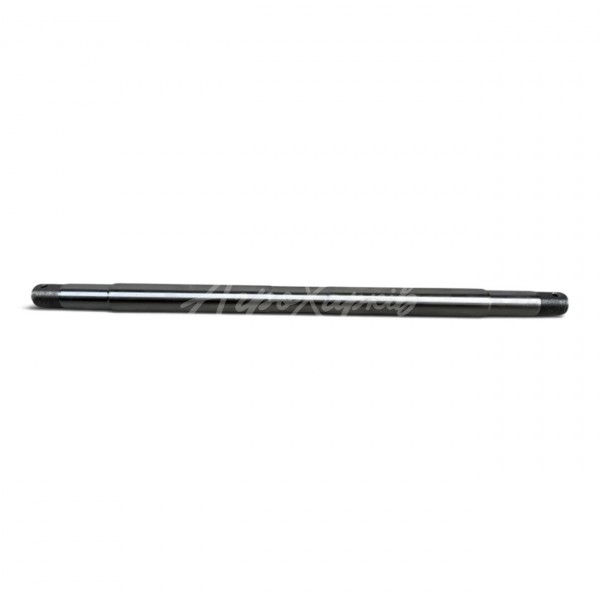

Ось 70-4605026 является общей опорой крепления нижних продольных тяг навески МТЗ. На её концах размещаются шарниры тяг и крепёжные элементы, а средняя часть проходит через опорный узел трактора.

Характеристики и размеры

• Обозначение: 70-4605026
• Длина: 580 мм
• Диаметр средней части: 32 мм
• Диаметр шейки под шарнир: 28 мм
• Резьба концов: М27×1,5
• Сопряжённая гайка: А04.02.020
• Опорная шайба в каталоге: 50-4605068-Б1

Назначение

Через ось усилия от нижних тяг передаются остову трактора. Шарнирное соединение позволяет тягам изменять положение при подъёме орудия, сохраняя закрепление их передних концов.

Конструкция и комплектация

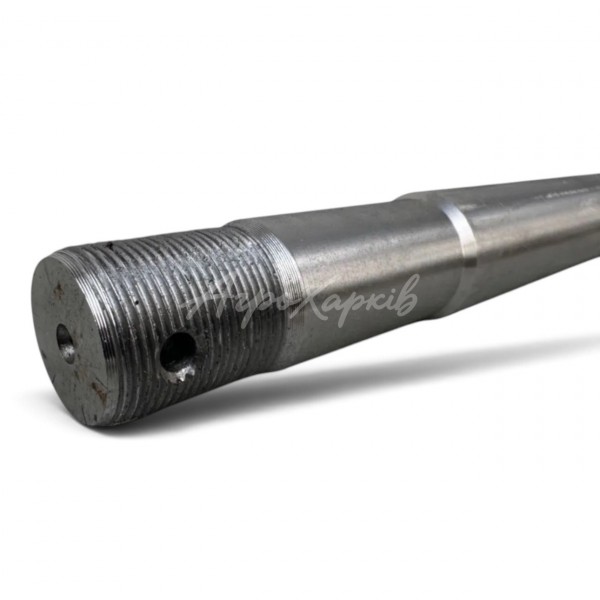

Ступенчатая форма разделяет опорные поверхности и резьбовые участки. В заводской схеме применены две гайки А04.02.020, две упорные шайбы и распорные элементы. Это состав сопряжённого узла; он не означает, что весь крепёж поставляется вместе с отдельной осью.

Преимущества

Одна ось задаёт взаимное положение передних шарниров обеих нижних тяг. Раздельные резьбовые крепления позволяют обслуживать левую и правую стороны навески.
