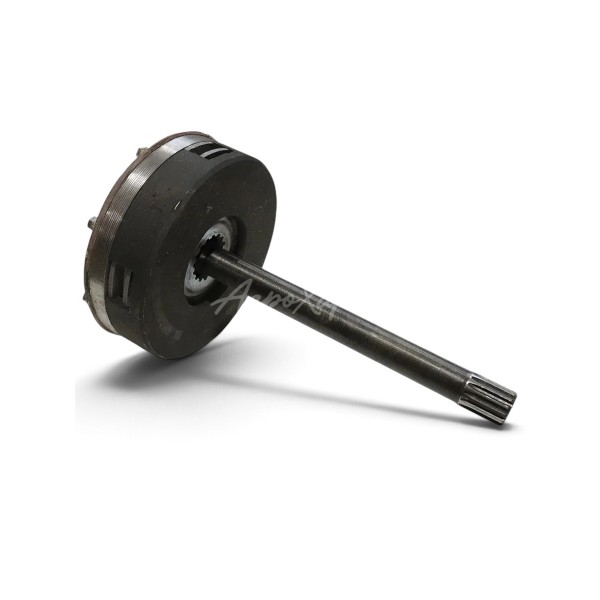

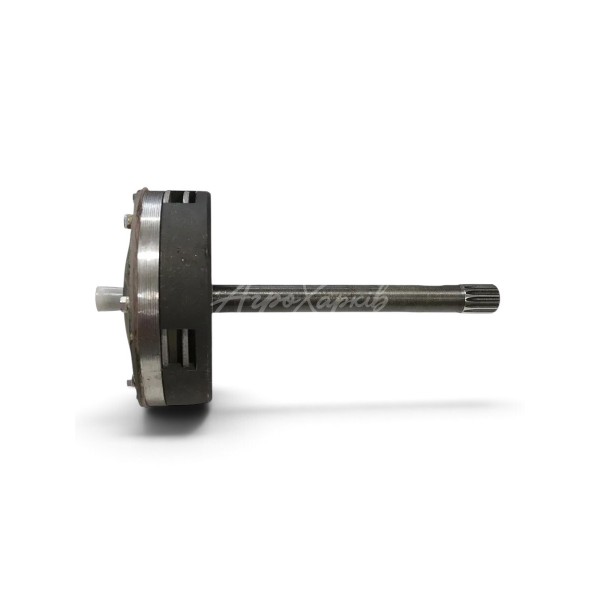

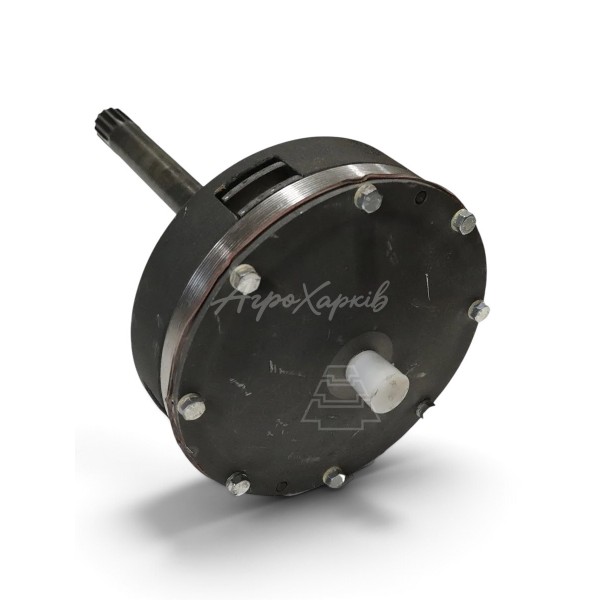

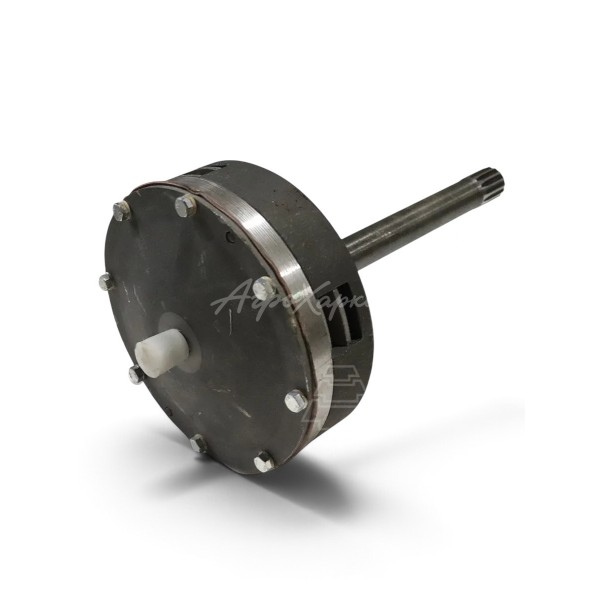

Муфта блокировки МТЗ в сборе 70-2409010

О товаре

Муфта 70-2409010 в сборе служит исполнительным механизмом блокировки заднего дифференциала МТЗ. Давление масла воздействует через диафрагму на дисковый пакет и создаёт механическую связь блокируемых частей.

Характеристики и размеры

• Обозначение: 70-2409010
• Тип: дисковая муфта блокировки заднего дифференциала
• Привод включения: гидравлический, диафрагменный
• Место установки: левая сторона заднего моста
• Вал каталожного механизма: 70-2409020
• Фрикционные диски базовой схемы: 2, диаметр 180 мм
• Отжимные диски базовой схемы: 2

Назначение

При включении связывает соответствующие элементы дифференциала, ограничивая их относительное вращение. Это позволяет ведущим колёсам работать совместно в предусмотренном режиме блокировки.

Устройство и особенности

Базовая схема 70-2409010 включает корпус, вал с ведущим диском, два фрикционных диска, два отжимных диска, нажимной диск, диафрагму и её крышку. Наружный кожух, переходник и внешние маслопроводы показаны отдельными позициями. Исполнения муфт для разных тормозов имеют собственные индексы.

Преимущества

Гидравлическое включение и дисковое сцепление объединены в одной сборке. Узел предназначен для восстановления штатного исполнительного механизма блокировки.
